Katamaran
Zwei wasserlinienbildende Rümpfe
Die schlanken Rümpfe tragen das Schiff direkt an der Oberfläche. Das ergibt viel Anfangsstabilität und eine meist höhere Tragfähigkeit, koppelt den Rumpf aber stärker an die Wellen.
Grundprinzip
„Zwei U-Boote unter einer Plattform“
So lässt sich ein SWATH-Schiff vereinfacht beschreiben: Zwei torpedoförmige Schwimmkörper liegen vollständig oder fast vollständig unter Wasser. Die Plattform darüber ist nur über schmale Stützen verbunden.
1
Auftrieb in der Tiefe
Der größte Teil des verdrängten Wasservolumens liegt in den beiden Unterwasserkörpern. Dort nimmt der direkte Einfluss der Oberflächenwellen mit der Tiefe ab.
2
Kleine Wasserlinienfläche
Nur relativ schmale Stützen durchstoßen die Wasseroberfläche. Dadurch ändern Wellen das verdrängte Volumen weniger stark als bei einem breiten Rumpf an der Wasserlinie.
3
Ruhigere Plattform
Heave-, Roll- und Nickbewegungen können gegenüber konventionellen Rumpfformen deutlich reduziert werden. Das ist besonders bei Mess-, Arbeits- und Lotseneinsätzen wertvoll.
Konventioneller Rumpf
Großes Volumen an der Wasserlinie
Steigt eine Welle am Rumpf hoch, ändert sich das verdrängte Volumen vergleichsweise stark. Daraus entstehen größere wechselnde Kräfte und Momente.
SWATH
Kleine Wasserlinienfläche
Die Wellen treffen überwiegend auf die schlanken Stützen; der große Auftriebskörper bleibt tiefer im Wasser. Die Wellenanregung wird dadurch reduziert.
Verwandt, aber nicht gleich
Katamaran oder SWATH?
Beide Bauformen besitzen zwei Rumpfseiten und eine breite Decksplattform. Der entscheidende Unterschied liegt dort, wo der Auftrieb erzeugt wird: beim Katamaran überwiegend in den die Wasseroberfläche durchstoßenden Rümpfen, beim SWATH vor allem in tief liegenden Unterwasserkörpern.
SWATH
Auftriebskörper unter der Wellenzone
Nur die schmalen Stützen durchstoßen die Oberfläche. Dadurch regen äußere Wellen das Schiff schwächer an; zugleich reagiert es empfindlicher auf Gewichts- und Trimmänderungen.
| Eigenschaft | Katamaran | SWATH |
|---|---|---|
| Konstruktionsziel | Breite Plattform, hohe Tragfähigkeit und häufig effiziente Fahrt mit schlanken Rümpfen. | Möglichst ruhige Arbeitsplattform durch geringe Wasserlinienfläche. |
| Verhalten im Seegang | Meist geringeres Rollen als ein vergleichbarer Einrumpfer; Hub- und Nickbewegungen bleiben jedoch deutlich an die Oberfläche gekoppelt. | Oft geringere Hub-, Roll- und Nickbeschleunigungen, besonders im vorgesehenen Einsatzbereich. |
| Verbrauch in glattem Wasser | Häufig günstiger, weil die Rümpfe schlank sein können und meist weniger Fläche benetzt ist. | Die große benetzte Oberfläche der Unterwasserkörper und Stützen kann den Reibungswiderstand erhöhen. |
| Zuladung und Trimm | Relativ unempfindlich: Die größere Wasserlinienfläche liefert zusätzliche Auftriebsänderung. | Empfindlicher: Kleine Gewichtsverlagerungen können Tiefgang und Trimm vergleichsweise stark verändern. |
| Tiefgang | Oft geringer und damit günstiger für flache Häfen und küstennahe Einsätze. | Meist größer, weil die voluminösen Auftriebskörper tief unter der Oberfläche liegen. |
| Wellen- und Stoßbelastung | Zwischen den Rümpfen kann das Brückendeck bei ungünstigem Seegang aufschlagen („Slamming“). | Geringere Wellenanregung, aber hohe strukturelle Anforderungen an Stützen, Querverbände und Anschlüsse. |
| Technischer Aufwand | Meist einfacher und kostengünstiger zu bauen und zu betreiben. | Komplexere Struktur; häufig Ballast-, Trimm- oder aktive Stabilisierungssysteme erforderlich. |
| Typische Aufgaben | Fähren, Passagierverkehr, schnelle Transportaufgaben, Freizeit- und Arbeitsschiffe. | Forschung, Vermessung, Lotsenversetzen und Offshore-Arbeiten bei anspruchsvollem Seegang. |
Katamaran: Transport im VordergrundVorteilhaft, wenn Geschwindigkeit, Tragfähigkeit, geringer Tiefgang und wirtschaftlicher Betrieb entscheidend sind.
SWATH: Arbeitsfähigkeit im VordergrundVorteilhaft, wenn geringe Schiffsbewegungen und die sichere Durchführung einer Mission bei Seegang wichtiger sind.
Keine allgemeingültige Rangfolge: Das tatsächliche Verhalten hängt von Größe, Geschwindigkeit, Beladung, Rumpfform, Wellenrichtung und Wellenperiode ab. Ein gut ausgelegter Katamaran kann einem ungünstig ausgelegten SWATH in einzelnen Kriterien überlegen sein.
Reale Beispiele

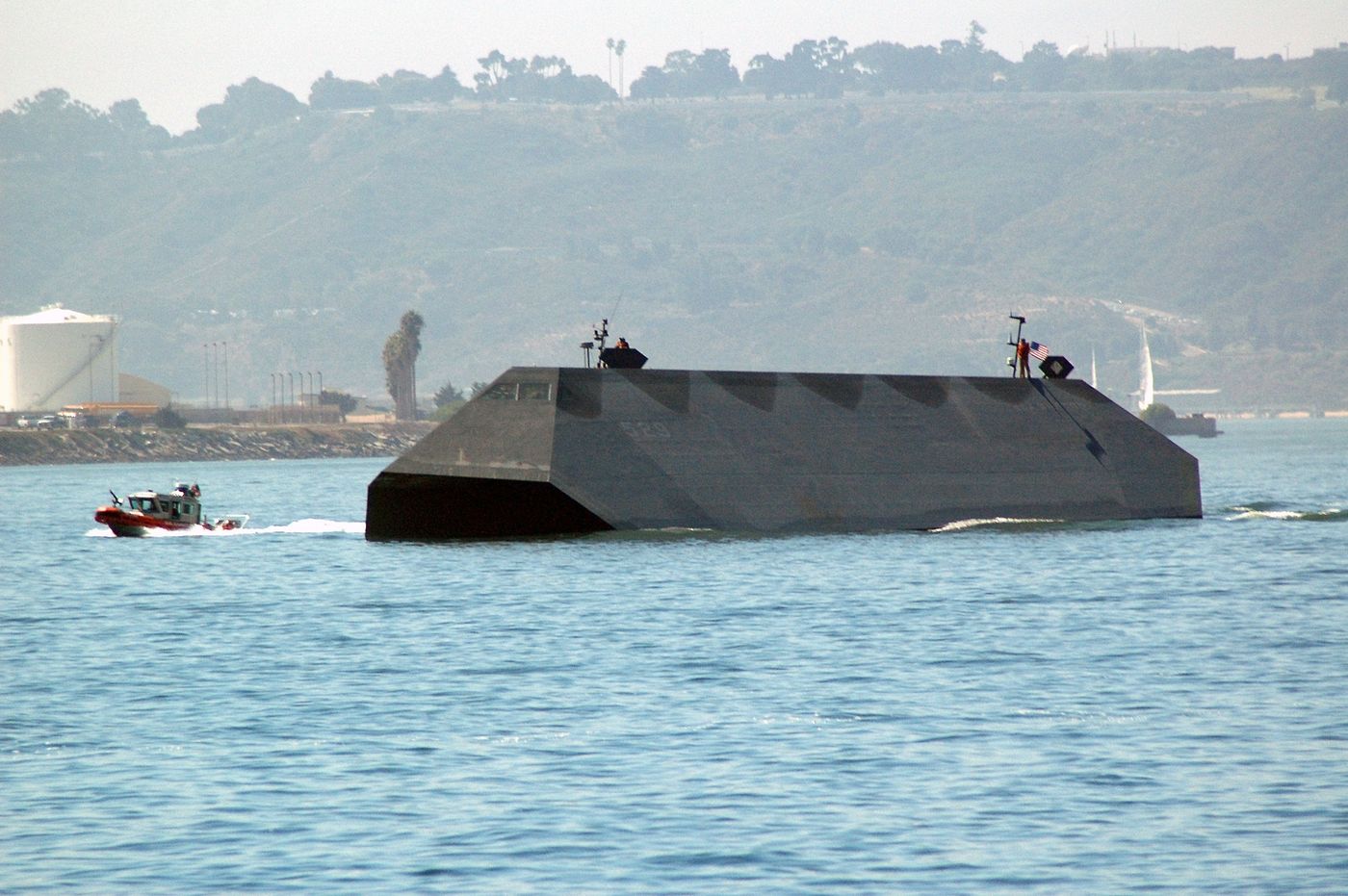

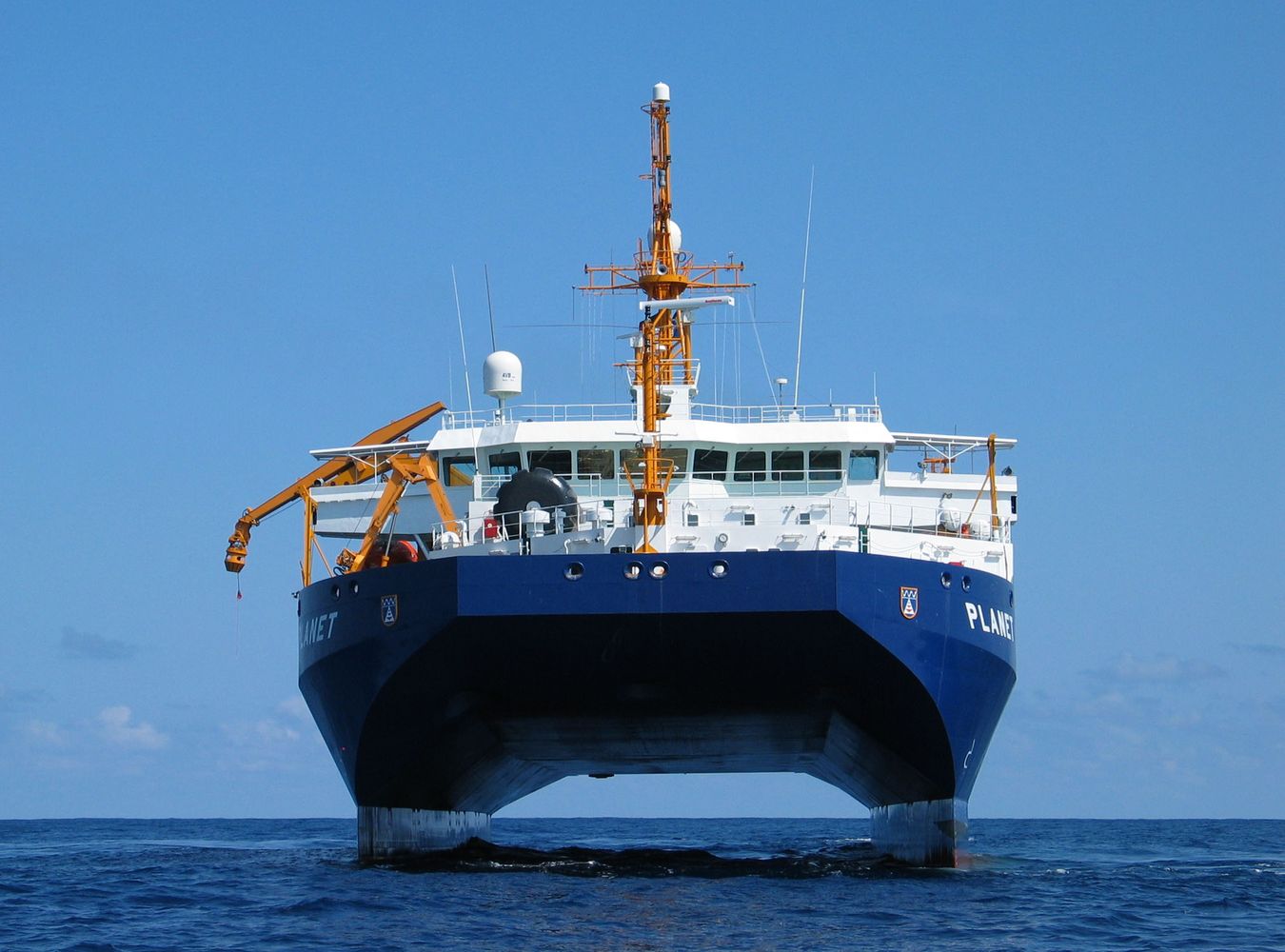

SWATH ist kein theoretisches Konzept
Die Bauform wird dort eingesetzt, wo eine möglichst ruhige Arbeitsplattform wichtig ist – etwa in Forschung, Lotsenwesen oder als Versuchsträger.
Deutscher Innovationspfad
Abeking & Rasmussen: vom Prinzip zum Arbeitssystem
Das SWATH-Prinzip entstand nicht bei Abeking & Rasmussen. Die Werft in Lemwerder hat aber seit 1999 entscheidend dazu beigetragen, aus der ungewöhnlichen Rumpfform eine wiederholt gebaute, einsatzerprobte Plattformfamilie zu machen – besonders für den Lotsenversetzdienst.
SWATH-Konzepte reichen in die 1960er- und 1970er-Jahre zurück. A&R war daher nicht der Erfinder der Grundidee.
Mit den 25-m-Lotsentendern „DÖSE“ und „DUHNEN“ begann der dauerhafte Einsatz im anspruchsvollen Elbrevier.
Kleine Tender und größere Stationsschiffe wurden als zusammenwirkendes Lotsensystem ausgelegt – für Transit, Unterkunft und sicheren Personenübergang.
Das Konzept wurde auf Größen von etwa 25 bis 60 m und auf Windpark-, Patrouillen-, Küstenwacht- und Yachtaufgaben übertragen.
Missionstechnik mitentwickelt
Zum Innovationsbeitrag gehören nicht nur die Unterwasserkörper. A&R passte Fenderung, Einstiegshilfen, Ballastsystem und Antrieb an das sichere Anlegen und Übersetzen von Lotsen bei Seegang an.
Aus Betriebserfahrung gelernt

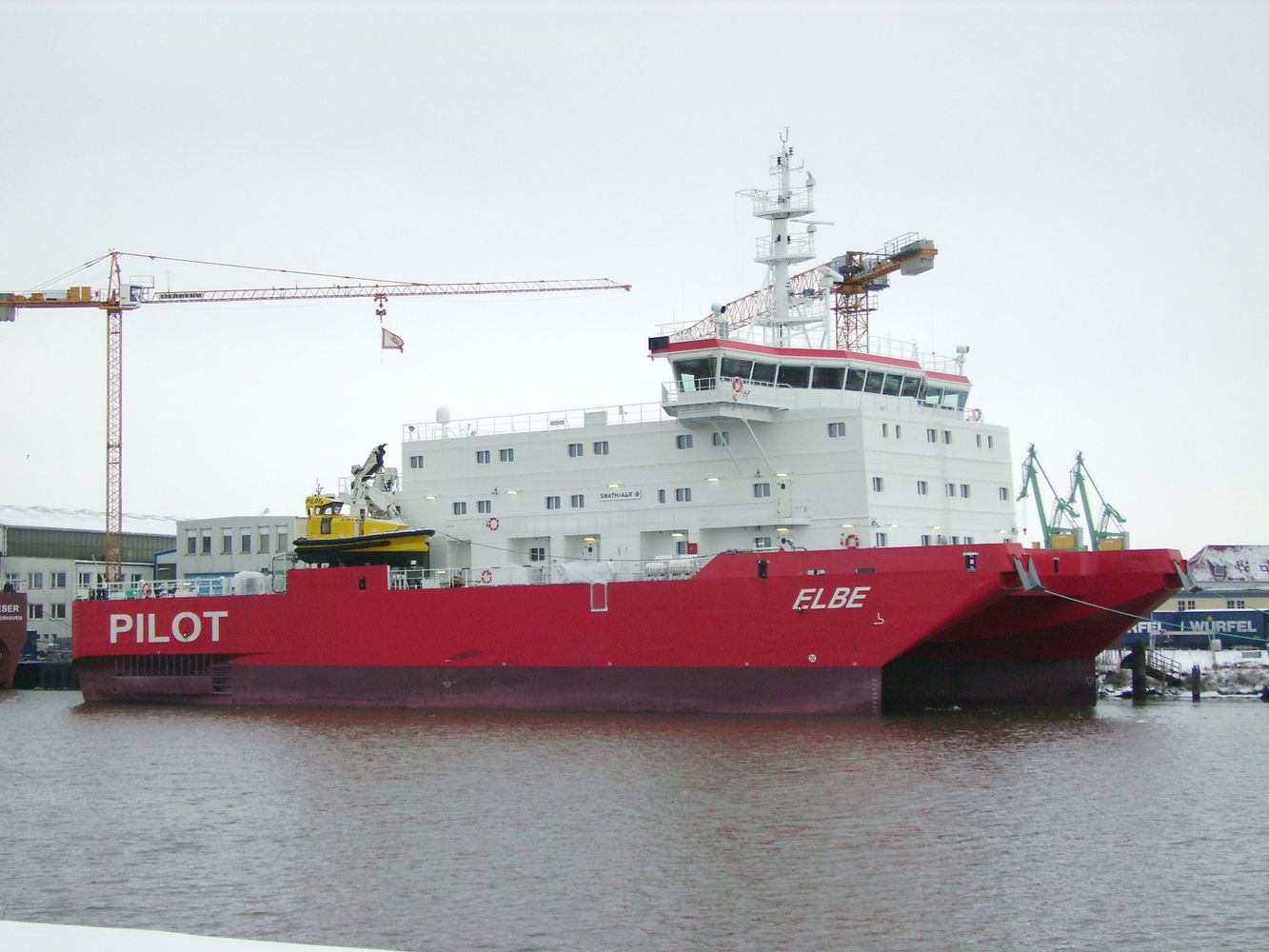

Die 2010 in Dienst gestellte „ELBE“ war kein bloßer Nachbau. Nach Angaben der Lotsenbrüderschaft flossen die Erfahrungen aus elf Jahren Versetzbetrieb in das optimierte 60-m-Schiff ein.
Den Einsatzraum erweitert
A&R zeigte, dass SWATH mehr als ein Versuchsschiff sein kann: als Lotsentender und Stationsschiff, Offshore-Serviceplattform, Patrouillenboot und sogar als hochseegängige Motoryacht.
Was war daran innovativ?
Nicht die physikalische Grundidee allein, sondern ihre Systemintegration, wiederholbare Fertigung und Bewährung im täglichen Betrieb. A&R machte aus einem Nischenprinzip einen spezialisierten Werkzeugkasten für Aufgaben, bei denen Schiffsbewegungen die Sicherheit und Verfügbarkeit begrenzen.
25ausgelieferte SWATH@A&R-Schiffe laut aktueller Werftdarstellung
Auch Innovation hat Generationen: Für zwei 2024 bestellte niederländische Lotsentender nennt A&R gegenüber den Vorgängerschiffen rund 20 % weniger Kraftstoffverbrauch – durch weiterentwickelte Rumpfform sowie ein modernes Antriebs- und Stromversorgungskonzept. Das ist ein konkreter Fortschritt innerhalb dieser Baureihe, aber kein Beleg dafür, dass jedes SWATH grundsätzlich sparsamer als jede andere Rumpfform wäre.
Interaktive Demonstration
Warum bewegt sich SWATH weniger?
Die Animation vergleicht schematisch einen konventionellen Rumpf mit einem SWATH-Schiff im selben Wellenfeld. Mit dem Regler können Sie eine ungefähre signifikante Wellenhöhe einstellen.
Was bedeutet Hs? Die signifikante Wellenhöhe beschreibt näherungsweise die mittlere Höhe – vom Wellental bis zum Wellenkamm – des höchsten Drittels der beobachteten Wellen. Einzelne Wellen können deutlich höher sein.
Konventioneller Rumpfstärkere Kopplung an die Oberfläche
SWATHkleine Wasserlinienfläche
Hinweis: Diese Darstellung ist eine didaktische Animation und keine hydrodynamische Simulation. Die Meterangabe charakterisiert den eingestellten Seegang; die gezeichnete Wellenhöhe ist wegen der stark verkürzten Bildskala nicht maßstäblich und stellt keine Einsatzgrenze dar. Das reale Bewegungsverhalten hängt außerdem von Wellenperiode und -richtung, Geschwindigkeit, Beladung, Geometrie und aktiven Stabilisierungsflächen ab.
Energie & CO₂
Ruhe hat ihren Preis – oder vielleicht doch nicht?
Die geringe Anregung durch äußere Wellen ist hydrodynamisch nicht kostenlos. Dabei müssen die vom fahrenden Schiff selbst erzeugten Wellen klar vom natürlichen Seegang unterschieden werden.
Das Schiff erzeugt Wellen
Auch in vollkommen glattem Wasser entstehen Bug-, Heck- und Seitenwellen. Die dafür abgegebene Energie erscheint als Eigenwellen- oder Wellenbildungswiderstand.
Der Seegang trifft das Schiff
Natürliche, von außen ankommende Wellen üben wechselnde Kräfte und Momente aus. Diese Wellenanregung verursacht unter anderem Rollen, Stampfen und Tauchen.
Der Widerstand nimmt zu
Durch die Begegnung mit dem Seegang benötigt das Schiff zusätzliche Antriebsleistung. Dieser Anteil heißt Zusatzwiderstand im Seegang.
Zwei gegenläufige Wirkungen
Mehr benetzte Oberfläche
mehr Reibungswiderstand
Kleine Wasserlinienfläche
schwächere Anregung durch äußere Wellen
Weniger Bewegung
höhere Einsatzfähigkeit
Vereinfacht
Antriebsleistung = Widerstand × Geschwindigkeit
In glattem Wasser gehören dazu unter anderem Reibungswiderstand und Eigenwellenwiderstand. Im natürlichen Seegang kommt ein Zusatzwiderstand hinzu. Welche Rumpfform günstiger ist, hängt deshalb stark von Geschwindigkeit, Geometrie und Seegang ab.
Animiertes Gedankenexperiment
Verändern Sie den äußeren Seegang und beobachten Sie, wie sich dessen zusätzlicher Widerstandsanteil verändert.Konventioneller Rumpf
SWATH
Reibungswiderstand
Eigenwellenwiderstand – vom Schiff selbst erzeugte Wellen
Zusatzwiderstand – durch äußeren Seegang
Hₛ ≈ 1,5 m: Mit zunehmendem Seegang wächst beim konventionellen Rumpf der Zusatzwiderstand stärker; der anfängliche SWATH-Nachteil kann kleiner werden.
Wichtig: „Eigenwelle“ bezeichnet hier die vom fahrenden Schiff erzeugte Welle; der Regler verändert dagegen den von außen ankommenden Seegang. Die Balken zeigen bewusst keine Messwerte und keine allgemeingültigen Prozentzahlen, sondern nur die Wirkungsrichtungen eines beispielhaften Szenarios. Ein belastbarer Verbrauchsvergleich erfordert zwei konkret definierte Schiffe, Geschwindigkeit, Beladung und ein Wellenklima.
Liter pro Stundezeigt die momentane Leistungsaufnahme, sagt aber wenig über den erledigten Auftrag.
Liter pro Seemeilemacht Fahrten bei gleicher Distanz und Geschwindigkeit besser vergleichbar.
CO₂ pro erfolgreicher Missionberücksichtigt, ob das Schiff bei Seegang arbeiten kann oder abbrechen muss.
Ein SWATH ist nicht primär ein Schiff, das Energie spart. Es ist ein Schiff, das Seegang spart. Der mögliche wirtschaftliche und energetische Gewinn entsteht aus seiner höheren Einsatzfähigkeit.
Das größere Bild
Fortschritt, der seinen Preis hat
Die Bedeutung des SWATH liegt nicht darin, in jeder Kennzahl besser zu sein. Die Bauform zeigt vielmehr, wie eine gesellschaftlich wichtige Aufgabe unter schwierigen Bedingungen zuverlässiger erfüllt werden kann – und warum eine ehrliche Nachhaltigkeitsbilanz den gesamten Lebenszyklus und die erfolgreiche Mission betrachten muss.
Seegang erschwert Messungen, Lotsenübergaben und Offshore-Arbeiten. Einsätze werden unsicher, ungenau oder müssen abgebrochen werden.
Statt nur stärker gegen die Wellen zu bauen, verlagert SWATH die großen Auftriebskörper unter die bewegte Oberfläche.
Weniger Bewegung kann längere Wetterfenster, sichereres Arbeiten und zuverlässigere wissenschaftliche Daten ermöglichen.
Mehr Material, Tiefgang, Reibung und technische Komplexität müssen gegen vermiedene Abbrüche und den erzielten Nutzen abgewogen werden.
Ökologisch
- Mehr benetzte Fläche kann den Energieverbrauch erhöhen.
- Die anspruchsvolle Struktur benötigt Material und Wartung.
- Weniger Wiederholungsfahrten können Ressourcen sparen.
- Bessere Messbedingungen können Umwelt- und Klimabeobachtungen verbessern.
Ökonomisch
- Bau und Regelungssysteme sind häufig aufwendiger.
- Mehr nutzbare Einsatztage können Stillstandskosten senken.
- Größere Wetterfenster verbessern die Planbarkeit.
- Entscheidend sind die Kosten pro erfolgreich erfülltem Auftrag.
Mensch und gesellschaftlicher Nutzen
- Geringere Beschleunigungen entlasten Besatzung und Fahrgäste.
- Lotsenübergaben und Arbeiten an Deck können sicherer werden.
- Weniger Ermüdung verbessert die Arbeitsbedingungen.
- Zuverlässige Messungen unterstützen Schifffahrt, Forschung und Küstenschutz.
Die faire Nachhaltigkeitsfrage
Nicht allein: „Welches Schiff verbraucht pro Stunde am wenigsten?“
Sondern: „Welches Schiff erfüllt eine notwendige Aufgabe über seinen Lebenszyklus mit dem geringsten gesamten Ressourcenaufwand?“
Das Ergebnis ist nicht automatisch SWATH. Für Transport, hohe Geschwindigkeit oder flache Häfen können Katamaran oder Einrumpfschiff die bessere Lösung sein. SWATH ist vor allem dort überzeugend, wo die ruhige Plattform über Erfolg oder Abbruch der Mission entscheidet.
Einordnung
Stabilität hat ihren Preis
SWATH ist besonders für Spezialaufgaben attraktiv, aber nicht für jedes Schiff die beste Lösung.
+ Ruhige ArbeitsplattformVorteil bei Forschung, Sensorik, Offshore-Arbeiten und beim Übersetzen von Lotsen.
+ Breites DeckDie Zweirumpfanordnung bietet eine große nutzbare Plattform über den beiden Auftriebskörpern.
− Empfindlich für ZuladungWegen der kleinen Wasserlinienfläche führen Gewichtsänderungen vergleichsweise schnell zu Änderungen von Tiefgang und Trimm.
− Größerer TiefgangDie tief liegenden Auftriebskörper benötigen mehr Wassertiefe als viele konventionelle Rumpfformen.
− Mehr benetzte FlächeDie untergetauchten Körper können einen höheren Reibungswiderstand verursachen.
± Aktive StabilisierungBei vielen SWATH-Entwürfen ergänzen Flossen oder Regelungssysteme die passive Rumpfwirkung.
Das Prinzip lässt sich auch im Modell zeigen
Zwei einfache 3D-gedruckte Unterwasserkörper, schmale Stützen und eine leichte Decksplattform reichen aus, um das SWATH-Prinzip in einem Aquarium anschaulich zu demonstrieren.
